Motores hidráulicos Rexroth (Bosch Rexroth)Se utilizan ampliamente en maquinaria de construcción, equipos de minería y fabricación industrial. Ya sea administrador de flota, ingeniero de mantenimiento o especialista en adquisiciones, comprender el sistema de piezas y los elementos esenciales del mantenimiento es fundamental. Este artículo adopta un enfoque práctico para organizar información clave sobre los componentes del motor hidráulico de Rexroth.
Motores hidráulicos RexrothSe dividen en dos categorías principales: motores de pistones axiales y motores de pistones radiales. La intercambiabilidad y compatibilidad de piezas varían según las diferentes series.
Motores de pistones axiales (serie común):

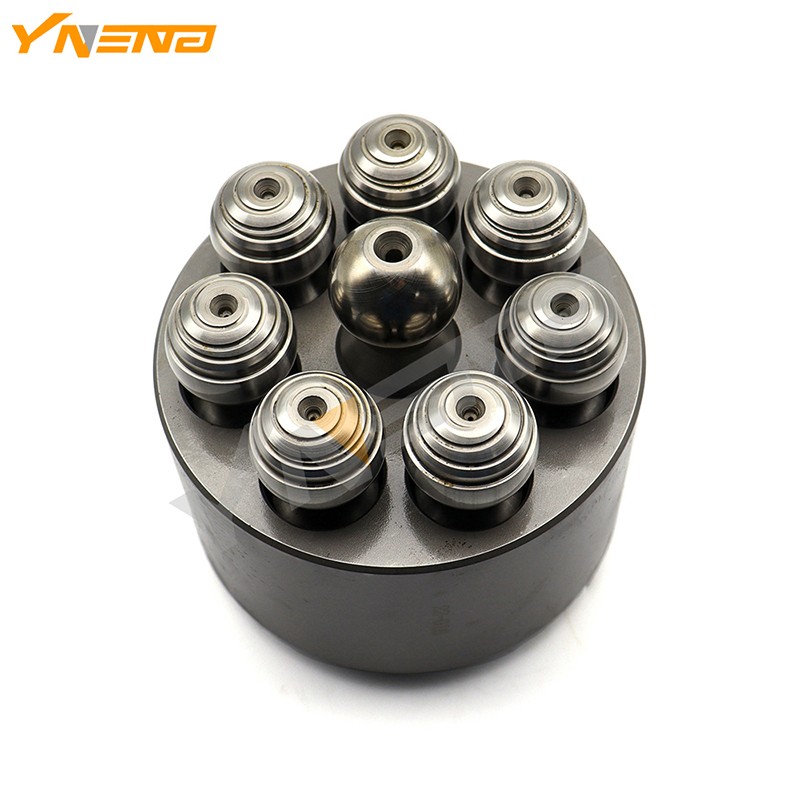

La serie A6VM es un motor de cilindrada variable ampliamente utilizado, que cubre 11 tamaños de cilindrada de 28 a 1000 cc/rev. Las piezas principales de esta serie incluyen: bloque de cilindros, conjunto de pistón/zapatilla (7 piezas/juego), placa de válvula, eje de transmisión, placa de retención, resorte de disco y resorte central, cubiertas de extremo delantero y trasero, cojinetes y kits de sellos.
La serie A10FM es un motor de cilindrada fija, disponible en 9 tamaños de cilindrada de 10 a 45 cc/rev. Su estructura de piezas es similar a la del A6VM, pero algunas dimensiones no son intercambiables; verifique siempre el modelo específico al realizar el pedido.
Motores de pistones radiales (serie común):
La serie MCR (MCR3, MCR5, MCR10, etc.) se usa comúnmente para transmisiones de desplazamiento y presenta un rendimiento de alto torque a baja velocidad. Las piezas clave incluyen el estator, el rotor, las cubiertas delantera/trasera y el eje de transmisión, normalmente fabricados con acero de aleación 42CrMo. Se encuentran disponibles alternativas de posventa de alta calidad con 100 % de intercambiabilidad a precios competitivos.
Consejo de selección: al pedir piezas, debe proporcionar la designación completa del tipo de motor (por ejemplo, A6VM107HA1/63W-VZB027A), no solo el nombre de la serie. El código de tipo contiene información crítica sobre el desplazamiento, el método de control y la configuración de montaje que afecta directamente la compatibilidad de las piezas.
Las piezas OEM (fabricante de equipos originales) se suministran a través de canales autorizados de Bosch Rexroth, garantizando calidad y ajuste, con una garantía estándar de 12 meses de fábrica.
Las piezas de repuesto varían mucho en calidad. Las alternativas de alta calidad deben cumplir los siguientes criterios:
Material equivalente al OEM (por ejemplo, bloques de cilindros que utilizan aleaciones de cobre resistentes al desgaste)
Dimensiones totalmente intercambiables con piezas originales.
Rendimiento comprobado mediante pruebas de presión y eficiencia.
Muchas marcas premium del mercado de repuestos nacionales (chinos) ofrecen ahora un rendimiento cercano a los niveles de los OEM con importantes ventajas de costos.
| Componente | Condición normal | Gatillo de repuesto |
|---|---|---|
| Conjunto de pistón/zapatilla | Holgura (pistón al diámetro interior del cilindro): 0,033 mm | Reemplace si la holgura excede 0,045 mm; Grosor de la zapatilla desgastado de 7,0 mm a 6,8 mm. |
| Placa de válvula y cara del cilindro | Rugosidad superficial Ra ≤ 0,4 | Si está rayado o desgastado hasta Ra ≥ 3,2, vuelva a rectificarlo o reemplácelo |
| Placas de fricción | Espesor: 2,2 mm | Reemplace cuando esté desgastado a 2,1 mm (de lo contrario, el par de frenado es insuficiente) |
| Sellos | Reemplace como un juego completo cada vez que se desmonte el motor. | Previene fugas secundarias |
Con un mantenimiento adecuado, los motores Rexroth pueden alcanzar una vida útil superior a los 25 años en aplicaciones del mundo real.
El fluido hidráulico es el "elemento vital" del sistema. Los intervalos de cambio deben ser cada 1000 a 2000 horas de funcionamiento, según las condiciones y el entorno de trabajo. Inspeccione periódicamente el color y el olor del líquido; un oscurecimiento o un olor a quemado indica alta temperatura u oxidación. Utilice siempre los grados de fluido recomendados por Rexroth; mezclar diferentes marcas puede provocar reacciones aditivas.
Reemplazar los filtros es la medida de protección más rentable. Cambie los filtros de la línea de retorno cada 500 a 1000 horas (más frecuentemente en ambientes polvorientos). Un filtro obstruido abre la válvula de derivación, lo que permite que el aceite sin filtrar ingrese al motor y acelere el desgaste.
La temperatura de funcionamiento normal en el drenaje de la caja debe ser inferior a 80 °C (176 °F). Si las temperaturas superan esto, verifique el sistema de enfriamiento, el nivel de aceite en el tanque o una posible fuga interna. Supervise las presiones de entrada y salida con respecto a los valores establecidos; las fluctuaciones anormales pueden indicar desgaste de la placa de la válvula o problemas con el bloque de la válvula.
El flujo de drenaje de cajas es un indicador de salud clave. Si el flujo excede los 500 cm³/min (aproximadamente 0,5 L/min), sugiere espacios internos excesivos o falla en el sello, y se debe programar una inspección del motor.
| Síntoma de falla | Posible causa | Acción correctiva |
|---|---|---|
| El motor no gira; la presión alcanza el ajuste de la válvula de alivio | La carga excede la capacidad de torque del motor | Comprobar y reducir la carga |
| El motor no gira; sin acumulación de presión | Sin suministro de petróleo; válvula de control no accionada; freno no liberado | Verifique el suministro de la bomba, la válvula de control y la presión de liberación del freno. |
| Dirección de rotación incorrecta | Mangueras al revés; error de orientación del ensamblaje interno | Cambie las líneas de suministro/retorno o vuelva a ensamblarlas correctamente |
| Velocidad por debajo del valor establecido | Suministro insuficiente de petróleo; Fuga interna excesiva debido a la alta temperatura del aceite. | Verifique el flujo de la bomba; reducir la temperatura del aceite |
| Par de frenado insuficiente | Placas de fricción desgastadas; pistón de freno atascado | Desmontar e inspeccionar; reemplazar las placas de fricción |
| Fuga en el sello del eje | Presión excesiva del caso; labio de sellado dañado; muñón del eje desgastado | Revise la línea de drenaje en busca de obstrucciones; reemplace el sello del eje si es necesario |
Los centros de servicio certificados de Rexroth ofrecen procesos de reparación de servicio completo, que incluyen desmontaje, inspección, reemplazo de piezas desgastadas, reensamblaje y pruebas de rendimiento en un banco de pruebas. También ofrecen un programa de intercambio de servicios: reemplazar el motor averiado con una unidad de intercambio remanufacturada en fábrica para minimizar el tiempo de inactividad.
Para equipos antiguos, REMAN (remanufacturación) es una alternativa rentable que restaura los componentes usados a estándares de rendimiento "como nuevos", generalmente con un precio de una fracción del costo de los equipos nuevos. Esto es ideal para extender la vida útil del equipo sin un gasto total de capital.
Mantenga registros adecuados: registre las horas de funcionamiento, las piezas reemplazadas y el historial de fallas de cada motor.
Priorice la calidad en los conjuntos giratorios: utilice piezas OEM o piezas de repuesto certificadas de alta calidad para bloques de cilindros, pistones, placas de válvulas y rodamientos.
Nunca comprometas los sellos y los filtros: respeta los intervalos de reemplazo programados; estas son medidas preventivas de bajo costo y alto impacto.
Planifique con anticipación los repuestos críticos: identifique los artículos con plazos de entrega prolongados y mantenga en existencia los repuestos esenciales para evitar tiempos de inactividad prolongados.
Adopte un mantenimiento proactivo: las reparaciones reactivas siempre son más caras si se tienen en cuenta las pérdidas de producción. Una inspección programada cuesta mucho menos que una avería de emergencia.
